Datos
que deberá tomar en cuenta:

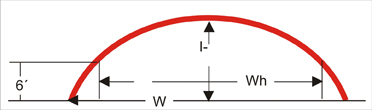

grafica1

1.1
Claro W :
Ancho total del edificio a cubrir.
1.2
Flecha H :
Altura máxima de la cubierta ( al centro del claro)
1.3
Longitud:
Largo total del edificio o espacio a cubrir.
1.4
Espacio útil WH :
(Solo para cubiertas semicirculares )Se considera para que una persona de 1.80 mts transite con libertad:



2.1
Membrana
Desplantada
sobre vigas y/o muros es necesario un canalón)
2.2
Semicircular
(Desplantada sobre una trabe en el suelo )



Tipo de cubiertas
3.1
  En el mapa podrá usted localizar la región que le corresponde, para fines del diseño de vientos
regionalización eólica.
Con este dato usted podrá determinar la velocidad del viento a la región eólica que corresponde y determinar el calibre de la lámina requerido:

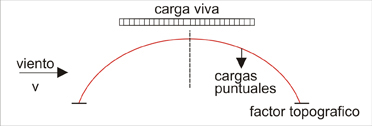

grafica2
4.1
Carga de viento : Se obtiene a partir de la velocidad regional de viento de
acuerdo a la zona eólica y el factor topográfico:
4.2
Carga muerta : Se considera la carga ejercida por el peso de la lámina:
4.3
Cargas concentradas : Son aquellas cargas ejercidas en un punto especifico del arco ubicados con respecto al centro de la Luminarias, abanicos, ventiladores ect: cubierta



INFORMACIÓN

Tipo de cubierta Membrana
Claro W 25 mts
Longitud 48.mts
Ubicación Cuernavaca, Morelos
Región Eólica zona 5
Ubicación física Industria
Cargas concentradas no tiene



A)

Se recomienda flecha del 20% por ser mas económica
Flecha .= ( claro del área a cubrir ) X (% de flecha )

.= 25 mts X 0.20

.= 5 mts de flecha ( altura )

B)
calibre de la lamina

Para obtener el calibre de la lamina se consulta en la tabla correspondiente a la zona Eólica que corresponde Zona 5 24N calibre

C)
Longitud del arco

Para obtener la longitud del arco se consulta en la tabla correspondiente Longitud de arco para sistemas autoportantes

claro 25 mts = 20% mts

largo del arco = 27.58 mts

D)
Calculo de arco

Para obtener la cantidad de arco para cubrirán la edificación Se divide la longitud total del edificio entre lo ancho del perfil

0.609 mts (24″) 48 mts / 0.609 mts = 78.81

Total de arcos : 79 piezas

E)
Calculo de peso por arco

Para obtener el peso del arco se multiplica el peso por metro lineal del calibre obtenido , por la longitud total de arco

peso calibre 24N, 3 ft = 4.892

Peso del arco:= 4.882 kg/ml x 27.58 ml 134.6 kgs

F)
Calculo peso total de la cubierta

Para obtener el peso total de la cubierta se multiplica el peso del arco X el total de arco necesarios

134.6 kg x 79 piezas = 10.344.6 kgs

El peso de su cubierta será de 10,344 kgs
